产品中心

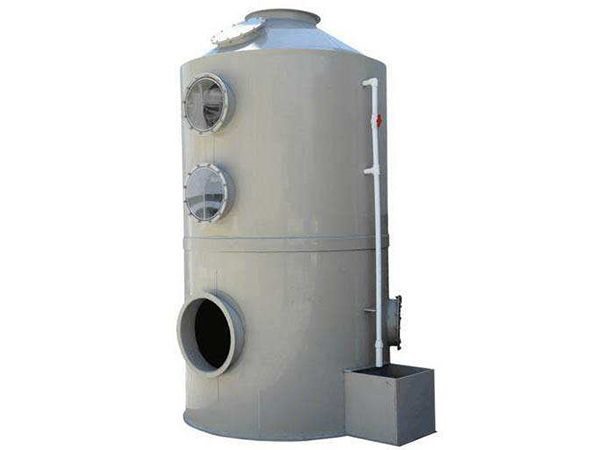

喷淋塔
详细信息
：
设备简介
喷淋塔内填料层作为气液两相间接触构件的传质设备。填料塔底部装有填料支承板，填料以乱堆方式放置在支承板上。填料的上方安装填料压板，以防被上升气流吹动。喷淋塔喷淋液从塔顶经液体分布器喷淋到填料上，并沿填料表面流下。气体从塔底送入，经气体分布装置分布后，与液体呈逆流连续通过填料层的空隙，在填料表面上，气液两相密切接触进行传质。 当液体沿填料层向下流动时，有时会出现壁流现象，壁流效应造成气液两相在填料层中分布不均，从而使传质效率下降。因此，喷淋塔内的填料层分为两段，中间设置再分布装置，经重新分布后喷淋到下层填料上。
喷淋塔工作原理：
废气由风管引入净化塔，经过填料层，废气与氢氧化钠吸收液进行气液两相充分接触吸收中和反应，酸雾废气经过净化后，再经除雾板脱水除雾后由风机排入大气。吸收液在塔底经水泵增压后在塔顶喷淋而下，然后回流至塔底循环使用。净化后的酸雾废气达到地方排放标准的排放要求，满足排放标准。
喷淋塔特点：
◆除尘脱硫效率高，采用碱性洗涤水时，脱硫效率可达85%；
◆设备占地少，安装方便；
◆耗水、耗电指标较低；
◆耐腐蚀、不磨损，使用寿命长；
◆设备运行可靠，维护简单、方便。
技术参数
|
型号 |
规格(MM) |
处理风量上线 |
进出风口尺寸 |
循环水泵 |
进水口尺寸 |
排污口尺寸 |
|
JL-600 |
φ600x2950 |
2650 |
φ250 |
0.37kw，6立方米每小时 |
DN15 |
DN40 |
|
JL-800 |
φ800x3300 |
4750 |
φ315 |
0.75kw，10立方米每小时 |
DN15 |
DN40 |
|
JL-1000 |
φ1000x4380 |
7450 |
φ400 |
1.5kw，16.8立方米每小时 |
DN15 |
DN50 |
|
JL-1200 |
φ1200x4430 |
10500 |
φ500 |
1.5kw，16.8立方米每小时 |
DN15 |
DN50 |
|
JL-1500 |
φ1500x5000 |
16500 |
φ600 |
2.2kw，24立方米每小时 |
DN15 |
DN50 |
|
JL-1800 |
φ1800x5650 |
23500 |
φ700 |
4kw，36立方米每小时 |
DN15 |
DN50 |
|
JL-2000 |
φ2000x6200 |
29500 |
φ800 |
5.5kw，39立方米每小时 |
DN15 |
DN65 |
|
JL-2200 |
φ2200x6700 |
35500 |
φ900 |
7.5kw，45立方米每小时 |
DN15 |
DN65 |
|
JL-2500 |
φ2500x6850 |
44500 |
φ1000 |
7.5kw，45立方米每小时 |
DN15 |
DN80 |
|
JL-2800 |
φ2800x7900 |
56500 |
φ1100 |
11kw，75立方米每小时 |
DN15 |
DN80 |
|
JL-3000 |
φ3000x8000 |
64500 |
φ1200 |
11kw，75立方米每小时 |
DN15 |
DN100 |
